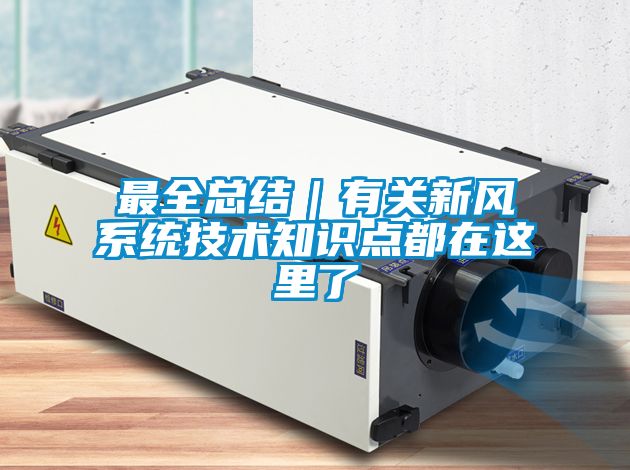

最全總結｜有關新風系統技術知識點都在這里了
關注機電天下，贈送給您“各品牌酒店設計標準（40個文件）”，如已關注則發送“關注”領取。
獲取資料流程：1.點擊以上圖片，真實創建名片；2.二十四小時內在“建筑機電”小程序----通訊錄----聊天---查看招呼消息----獲得知名設計院51套全套施工圖（6.3G）下載方式
一、定義和目的
通風即利用自然或機械的手段將室內空氣和外界空氣進行交換，故也稱“換氣”，通風換氣可達到以下幾個目的：滿足人體的呼吸（以CO2濃度作為指標）；有害物質、煙、臭氣等的排出；熱量的排出；燃燒空氣的補充。當進行通風換氣設計時，考慮節能性，應選擇最小的外部空氣量進行適當?shù)脑O(shè)計。
二、通風換氣的分類
除了以上按照不同通風方法進行分類以外，還可以將通風換氣分為局部換氣和全面換氣。局部換氣是對發生污染的局部進行換氣，適用于污染源固定的污染場所，比如像廚房、工廠、實驗室等這類的地方。全面換氣是隨著全體空氣的更換對室內空氣的污染濃度進行稀釋的一個過程，它適用于污染源分散或不固定而無法采用局部排風的情況，比如像辦公室、工廠、倉庫、集會所等這類地方。
三、通風換氣的方法
通風包括自然通風、機械通風或自然通風與機械通風聯合使用等多種方法。暖通南社微信課件多次提到。
1、自然通風：利用自然風所產生的壓力差和通過建筑物內外的溫度差產生的浮力進行換氣。當因自然換氣比起機械換氣來講能力較小，又會受到自然界的影響，所以有時達不到所期待的效果。
2、機械通風：利用送風機或排風機等機械力量將室內的空氣進行強制性的更換，如果進行了合理的換氣設計，便可以達到理想的換氣目的。當決定了換氣方式時，應該注意設計房間和鄰室產生的壓力差。為了防止被污染空氣的流入，要注意換氣方式和風量平衡，也就是說為了避免污染度較高的房間里的氣體流入外界，送風量應小于排風量，以保證房間負壓；當要求潔凈的房間，周圍環境較差時，送風量應大于排風量，以保證房間正壓。
四、機械通風的方式
根據通風動力應用方式的不同，機械通風可分為三種。
方式一：給氣和排氣均利用機械力量。此種方式對于房間的送風量和排風量都可以進行很好的控制，從而可以保證室內的風量平衡或控制房間處于正壓或負壓狀態。全熱交換器即為此種方式。
方式二：利用機械力量，自然排風。此時室內一般都出于正壓狀態。熱泵型全新風機即為機械給氣，如要保證室內的風量平衡，在進行全新風設計時，一般都另外需要考慮設置排風風機。
方式三：利用機械力量，自然給風。此種方式一般應用在衛生間、病房等需要負壓狀態的場所。
五、新風處理的方法
現今，由于人們對于室內環境舒適度與健康性的要求越來越高，室內不僅需要適宜的溫度和濕度，還必須有新鮮的空氣，所以新風系統的設計也越來越多的被人們關注。新風引入方式有自然通風和機械通風兩種。
目前在新風引入方面與VRF系統結合使用的比較多的設備有全熱交換器和全新風機兩種，這兩種設備都能很好的與VRF系統進行聯動和統一控制，將新風系統和空調系統完融合為一體，為用戶提供更為舒適的空調環境。
1全熱交換器
全熱交換器是一種可以進行熱回收的換氣設備，能在換氣的同時進行室內排氣的能量回收，從而可以降低空調負荷，減少空調設備的容量、投資費用和運行費用。其原理是把室內空氣和室外的新風通過熱交換元件進行換熱，也就是利用排風的余熱對新風進行處理，有效地節約能源并能同時解決新風問題，提高舒適性。全熱交換器是由熱交換元件、風管接口、多葉片風扇、風扇電機以及空氣濾網組成。
空調設備中新風的引入量，根據《公共建筑節能設計標準》GB-2015中以普通辦公室為例，如在室人員以4m2/人、30m3/h人的新風量計算，一般新風負荷約占空調負荷的30~40%左右。由此可見，新風負荷對于空調設備容量的影響很大，為了盡量減少新風對于空調系統的影響從而達到節能的效果，設計時可以從以下兩個方面考慮：
1、在保證室內空氣品質的基礎上，減少新風引入量。在新風量要求較少的預熱階段或在室人員較少的時間段內，可設置C02濃度探頭等手段來限制新風的引入量，以達到節能運轉的效果。
2、采用熱回收功能的雙向換氣設施。全熱交換器在減少設備容量且達到節能效果這一點上可以發揮很大的作用。外氣通過全熱交換器，夏季可以預冷、除濕，冬季可以預熱、加濕，這樣可以達到節約空調能耗15~20左右。
2.全新風機
全新風處理機是一種能完全處理新風負荷的新風機組，由室內外機組成，室內外機之間用冷媒管連接。全新風機本身通過先進的變頻技術，在實現出色的制冷/制熱的同時，使送入室內的新風溫度接近室內溫度，在重視舒適性的場合，全新風機可以將新風冷卻（加熱）到接近室內溫度的狀態之后再吹出，從而減少了新風對于室內溫度波動的影響。全新風機的運轉溫度范圍：制冷：19℃~43℃DB；制熱：-5℃~15℃DB。在進行設計時，可以將全新風機與全新風系統聯合使用，組成一套舒適、便利的空調系統。一般以為采用全新風機的設備費用較高，但實際上，（全新風+全新風機）與（全新風+通風扇方式）的設備容量、設備費用大致相同。
1.VRF+全新風機方式
制冷
制熱
選定機種
室內負荷
新風負荷
室內負荷
新風負荷
VRF
全新風機
128kw
56kw
112kw
35kw
46HP
20HP
新風負荷及室內空氣負荷全部由VRF機組承擔；未經處理后新風送入室內，在室外天氣情況惡劣（炎熱、寒冷）的情況下，破壞室內穩定的溫度場分布，使人感覺很不舒服。
2.VRF+換氣扇方式
制冷
制熱
選定機種
室內負荷
新風負荷
室內負荷
新風負荷
VRF
128kw
56kw
112kw
35kw
66HP
新風負荷及室內空氣負荷全部由VRF機組承擔；未經處理后新風送入室內，在室外天氣情況惡劣（炎熱、寒冷）的情況下，破壞室內穩定的溫度場分布，使人感覺很不舒服。
3.兩種新風產品的特點
全新風機和全熱交換器雖然都是新風處理設備，但其擁有各自的特點，適用于不同的場合：
序號
全新風機
全熱交換器
1
單送風系統，有室外機
有送、排風系統，無室外機
2
風量范圍：860~m3/h
只有送風管，適合統一送新風
風量范圍：150~4000m3/h
有送、回風管
3
帶冷熱源的新風，減少室內負荷
熱回收換氣、節省能源
4
適合面積較大、統一送風的區域
比較適合用在數量多，面積小的房間有足夠的吊頂空間安裝送回風管
5
適合的室外溫度-5~43℃
適用于除華北、東北以外的地區
適合的室外溫度-15~50℃
基本適用于全國范圍
從上表中可以看到，兩種新風產品在工作原理和系統結構上都有區別，因此，對應不同的項目，全新風機和全熱交換器也有各自不同的適應性，下表列舉了部分不同用途的建筑全新風機和全熱交換器的適應性：
用途
形式
適用的產品
適用點
住宅
別墅
全熱交換器
小規格風量，外形小巧靈活，節能、舒適、控制方便，價格實惠，可根據使用習慣進行區域?qū)?yīng)
公寓、復式
辦公樓
全新風機
風量大，一般用一臺就能對應一個層面，靜壓高，可接較長風管
全熱交換器
安裝位置靈活，能夠?qū)?yīng)個別房間的個別要求
醫院
診室
全新風機
單送風系統，可有效避免交叉感染
風量大，能滿足人員多時的新風要求
病房
商店
商場
全新風機
風量大，能滿足人員多時的新風需求，一般用一臺就能對應一個層面
店鋪
全熱交換器
連鎖店形式的店鋪，面積不大，采用小規格產品非常適合
全新風機
大范圍的店鋪群，店面不大，但數量很多，全新風機往往一臺就能對應
六.新風系統的設計
在一般的舒適性空調設計時，新風系統的設計最主要是滿足人員的衛生要求和舒適性要求。新風系統的設計主要包括以下幾個方面：新風設備的形式和容量確定；風管系統的設計以及阻力校核；為了確保室內的氧氣量可以保證人們的正常呼吸，新風量可按照房間里每個人所需的必要空氣量進行設計。一般情況下有以下兩種方法。
方法一：根據人數和人均新風量計算：必須的新風量（m3/h)=Q*A/B
Q------所需人均新風量（m3/h.人）
A------新風區域面積（m2）
B------人均占有面積（m2/人）
方法二：根據房間體積和換氣次數計算：必須的新風量（m3/h)=C*D*E
C------每小時必需的換氣次數（次/h)
D------新風區域面積（m2）
E------天花板高度
實際設計中，舒適性需求的空間最常采用的是第一種計算方法，方法二多用于需要特殊空調的房間，如恒溫恒濕、潔凈室等。
以下，以第一種計算方式舉例說明新風量的確定方法。
七.新風系統設計的基本流程如下圖所示：
一新風設備的形式和容量確定
一）設計流程
⊥87⊥、房間功能的確定
不同功能用途的房間，新風設計的指標也是不同的，因此必須在房間功能確定的前提下才能進行新風設計。
⊥8
在確定了房間功能后，可根據相關的設計標準或者節能標準中的新風量指標選擇相應的數據，目前，新風量的最低指標一般都取30m3/h.人，但若要根據房間功能切實的確定新風量，則參見下表：
公共建筑主要空間的設計新風量
【GB—2015公共建筑節能設計標準】
建筑類型與房間名稱
新風量【m3/h.人】
旅游旅館
客房
⊥87⊥星級
50
⊥87⊥星級
40
⊥8
30
餐廳、宴會廳、
多功能廳
⊥87⊥星級
30
⊥87⊥星級
25
⊥8
20
⊥8
15
大堂、四季廳
4~%星級
10
商業、服務
4~5星級
20
2~3星級
10
美容、理發、康樂設施
30
旅館
客房
一~三級
30
四級
20
文化娛樂
影劇院、音樂廳、錄像廳
20
游藝廳、舞廳（包括卡拉OK歌廳）
30
酒吧、茶座、咖啡廳
10
體育館
20
商場（店）、書店
20
飯館（餐廳）
20
辦公
30
學校
教師
小學
11
初中
14
高中
17
⊥8
房間功能不同，室內人員密度也是不同，而人數是計算新風量的重要因素，因此對于人數的確定可參照下表，再由以下公式計算出實際房?jī)r(jià)的人數：房?jī)r(jià)人數（人）=A/B
A------新風區域面積（m2）
B------人均占地面積（m2/人）
一般人數必須取整，不能有小數，取整時應直接進一，而不采取“四舍五入”的方式。如當房間人數計算為3.2時，應以4人計算。
建筑類別
房間類型
人均占有的使用面積
辦公建筑
普通辦公室
⊥87⊥
高檔辦公室
8
會議室
2.5
走廊
50
其他
20
賓館建筑
普通客房
15
高檔客房
30
會議室、多功能廳
2.5
走廊
50
其他
20
商場建筑
一般商店
⊥87⊥、房間功能的確定和人均新風量的確定
查得：辦公室人均新風量為30m3/h
會議室人均新風量為30m3/h（無吸煙情況）
⊥8
查得：取辦公室人員密度為5m2/人
取會議室人員密度為2.5m2/人
則：辦公室1~4人數=18/5=3.6，取4人
會議室1人數=47/2.5=18.8，取19人
會議室2人數=49/2.5=19.2，取20人
⊥8
辦公室1~4：30*4=120m3/h
會議室1：30*19=570m3/h
會議室2：30*20=600m3/h
⊥87⊥、系統新風量的確定
1）系統劃分
由平面圖可以看出，空調室內機可以放置在專門預留的空調機房?jī)?nèi)，這樣可以有效的降低噪音。
考慮走廊的吊頂可以相對其他房間做的稍低，因此將新風系統的主風管布置在走廊，從圖紙中可以看見建筑格局比較簡單，且新風房間均在走廊的一邊，主風管的管路不長，故可將所有的房間設計為一個新風系統。
2）系統總新風量的確定
將所有房間的風量相加得到系統新風量：120*4+570+600=1650m3/h
⊥87⊥、新風設備容量的確定
根據計算所得風量，選擇8HP全新風機（風量為1680m3/h）來對應。
一般為方便選型，可以將以上計算過程做成表格：
樓層
房間
名稱
房間面積
新風
量
內機型號
數量
計算準則
室外機
m2
M3/h
m2/人
人數
m3/h人
型號
數量
1F
會議室⊥87⊥
47
570
8HP
⊥87⊥
2.5
19
會議室⊥8
48
600
2.5
20
30
辦公室⊥87⊥
18
120
⊥87⊥
⊥87⊥
30
辦公室⊥8
18
120
⊥87⊥
⊥87⊥
30
辦公室⊥87⊥
三）全新風機設計注意事項
全新風機在設計中必須注意以下幾點：
1、全新風機的布置應注意運轉噪音，不可安裝在人員集中的區域及其吊頂內，應安裝在專用的機房或設備室；
2、根據現場實際情況（包括安裝在走廊或衛生間吊頂內等場合），有時應采取消音、防振、防潮等措施；
3、需要設置獨立的新風口，如圖所示；
1）全新風機的新風口不可設置在室內機回風口側或直接接入室內機機身上的新風口，以免影響回風溫度探頭對室內實際溫度的準確感知；
2）若新風口已經連接在空調室內機上的新風口或回風處，此時為了避免對回風口感溫探頭的感溫影響，必須將回風溫度探頭設置為以遙控器為主。
4、機器兩側需要預留足夠的安裝空間，左右兩側及機前機后都需要留出一定的備用空間，以便今后對機器進行維護保養和檢修；
5、全新風機僅為送風系統，同時必須進行相關的排風系統設計；
6、為了保證引入新風的品質，應盡量避免新風口設置在衛生間的窗戶或地下車庫的出入口附近，以免異味及渾濁氣體嚴重破壞室內的空氣品質；
7、新風引入口的設置參見下圖，在新風引入口應安裝初效過濾網（大顆?；覊m過濾網）作為防塵網（以便于日后維護），且應安裝防雨百葉；
8、為了便于調節風量，應安裝風量調節閥；
9、特別需要注意的是：不可將普通空調室內機作為新風機使用，二者存在很大區別：
1）處理能力不同
由于新風機要將室外空氣處理到與室內空氣接近的狀態，在同樣的送風量下，新風機需要處理的焓、濕量遠高于普通空調室內機，因此在產品設計中，新風機具有更多的排管數、更大的換熱面積，以滿足其能力要求。比如同樣風量都是1680m3/h的8HP全新風室內機和4HP空調室內機，制冷能力后者僅為前者的一半；
2）容量控制方式不同
新風機分別在出風口、蒸發器進口、蒸發器出口設置了三個溫度傳感器，機器是以出風口的送風溫度作為反饋信號，進行容量調節，而普通室內機的溫度傳感器設置在回風口和蒸發器的進出口，以室內回風溫度為反饋信號，調節容量。
因此，普通空調室內機不能替代新風機進行新風的對應。否則將出現：
A、普通空調室內機無法將新風處理到需要的狀態；
B、普通空調室內機將以回風溫度（即室外溫度）作為反饋信號，機組一直判斷室內冷量不足，因此始終以最大負荷工作，長期運轉將降低設備壽命，故障率上升。
四）全熱交換器設計舉例
【例】某住宅中的一樓需要進行新風設計。
⊥87⊥、房間功能的確定和人均新風量的確定
一般住宅中的人均新風量可參考賓館的新風量來確定，一般取30m3/h.人，但是有時由于實際用戶的需求，對于新風量的要求較高時，也可取50m3/h.人。
⊥8
當全熱交換器在住宅中應用時，其人數的確定可根據一般家庭情況進行。如客餐廳可以直接按照室內座位的數量計算，臥室、書房等一般按照2人/間計算，其他區域可按照5m2/人計算。
⊥8
總新風量為980m3/h，因此選擇1000m3/h風量的全熱交換器。
樓層
房間名稱
房間面積
新風量
內機型號
數量
計算準則
m2
M3/h
人數
m3/h人
1F
家居室⊥87⊥
17
180
1000m3/h
⊥87⊥
⊥8
健身房
35
200
⊥87⊥
50
家居室⊥8
17
180
⊥8
30
鋼琴區
33
120
⊥87⊥
30
餐廳
26
240
8
30
臥室⊥87⊥
13
60
⊥8
30
合計
141
980
⊥87⊥
30
五）全熱交換器設計注意事項
1、在進行新風系統劃分時，為了便于進行風管的布置以及后期的施工便利，可考慮每個區域分別以小容量單位設置，如別墅，可一層配置一個全熱交換器對應當層的新風要求，不僅不用設置專門的新風管井，設計和施工都便利，而且可以降低噪音；
2、一般建議將全熱交換器擺放在過道、住宅的更衣室等非重要活動區域的吊頂內，以保證室內生活環境的安靜，特別是設計大風量的機器時，需要采取一定的降噪措施；
3、若要將其放置在衛生間的吊頂空間內，為了保證機器的使用壽命，建議吊頂要做防潮處理；
4、住宅項目中，全熱交換器不要設置在廚房等充滿油煙和蒸氣的地方，否則會導致過濾網、熱交換器元件變形，甚至引起火災；
5、新風引入口處應設置防蟲、防塵用的過濾網，并加裝風量調節閥；
6、為了保證引入新風的品質，應盡量避免新風口設置在衛生間的窗戶或地下車庫的出入口附近，以免異味及渾濁氣體嚴重破壞室內的空氣品質；
7、住宅項目中新風引入口呀不要設置在廚房的窗戶外或脫油煙機的排風口，避免油煙影響機器的使用壽命，以及異味傳入風管影響室內空氣品質；
8、與全新風機的設置一樣，一般也建議采用獨立設置新風口的方式；
9、全熱交換器的風量越大，厚度越大，所需吊頂空間就越大，應充分考慮吊頂空間安放全熱交換器；
10、新風引入口和排氣口應盡可能遠離，以防止氣流短路。
1）新風引入口和排氣口在同一面時，風口間距離至少3m；
2）新風引入口和排氣口不在同一面為首選的吸排風方式。
11、新風系統的送回風口與空調的送回風口的配合方式建議及注意事項：
1）空調室內機為風管式時，新風送風口盡量靠近空調送風口，使得兩種不同溫度的氣流混合，盡量?jī)?yōu)化室內的舒適度；
2）空調室內機為天花板嵌入式室內機時，新風送風口距空調送風口（至少1米以上），以免影響空調室內機回風溫度探頭誤操作。
3）一般送回風口的布置有兩種方式：對角線分布和直線分布：
4）部分連通空間，送風口和回風口可視實際情況進行布置，如布置空間不足，相鄰的功能區域可以共用：
二
新風風管系統的設計
確定了新風量以及新風設備的容量后，還需要進行風管系統的設計，風管系統的設計主要內容包括：
1、風管管路設計（包括風管的形狀、尺寸、路徑等）
2、風管管路阻力計算，即計算最不利環路風管的沿程阻力損失和局部阻力損失，最終確定新風設備的余壓是否足夠。
具體的設計流程如下：
一）風管路徑的確認
在新風設備形式和容量的確定中，已經進行了新風設備的系統劃分，也就基本確定了風管的大致走向，即風管路徑?？偟膩碚f，需要滿足的有盡量縮短風管路徑，盡量減少?gòu)濐^，考慮與室內建筑情況的配合，如梁的高度、層高、吊頂高度；考慮和其他電氣、消防管道等的配合。
二）風管尺寸的確定
風管尺寸可根據假定風速法來確定，首先根據風管內的風量，并先假定一個風速，從而計算出風管的截面積，然后根據所采用的風管形式來確定風管的長度或管徑的尺寸。
⊥87⊥、風管內的風量計算
可根據各個新風送、回風口的風量以及確定的風管路徑，疊加計算后得出；
⊥8
在進行風速的選定時，需要綜合考慮建筑空間的結構、噪音、初投資和運行費用以及氣流分布等因素。
⊥8
風管是空調及通風系統中常見的部件，風管材料從總體上可以分為薄鋼板和非金屬板以及土建風道，其材料種類以及性能使用特點見下表，在一般工程中多采用鋼板形式，其優點是不燃燒、易加工、耐久，也比較經濟。
材料種類
性能與使用特點
薄鋼板
普通鋼板
厚度為0.5mm至1.2mm，用于工業通風工程，但除塵管要加厚
鍍鋅鋼板
用于公共民用建筑的常規風道
不銹鋼板
用于潔凈廠房的空調工程
非金屬板
環氧樹脂板
用于含腐蝕性氣體的排風管
玻璃纖維板
有保溫性能并有較大消聲作用
無機復合板
耐酸堿，保溫材料在風管加工時直接復合在一起，具有不燃性
土建風道
表面應力求光滑，可用作大型公共建筑的回風道，采用風速低，須注意防止漏風
⊥87⊥、風管的形式
風管斷面一般采用圓形和矩形兩種形式：
圓形斷面
矩形斷面
同樣截面積的管理阻力比較小
對于圓管面積相同的矩形風道來說，其四周較大（管子斷面越扁越大），故摩擦阻力比圓管大
管道直徑較小時，圓形管道比較容易制作
管道直徑很大時，矩形管道比較容易制作
圓管的構件（三通、彎頭等）下料制作比矩形風管困難
矩形風管的構件制作較為方便
不容易與建筑結構配合
容易和建筑結構配合
管道（直徑小時）保溫方便
管道保溫不方便
現在市場上還出現了由薄鋁帶纏而成的柔性風管，具有質量輕、性柔和運輸方便等特點，在工程安裝中可以方便地彎曲和伸直，用以對應安裝空間小、施工難度大的場合。常用的柔性風管有鋁制軟風管和帶超細玻璃棉保溫的鋁制軟風管兩種。柔性風管由于阻力較大，需要在安裝和設計過程中考慮對機器靜壓的影響，盡量避免過度彎曲或者褶皺。
⊥87⊥、風管尺寸的選擇
在進行風管尺寸的選擇時，需要注意矩形風管的長寬比宜小于
⊥8，最大不超過10，一般設計時都是采用標準規格的風管，因?yàn)轱L(fēng)道中的配
?。◤濐^、三通和風閥等）造成的空氣阻力相對于直管的阻力為大，故其幾何尺寸應力求采用較為通用的規格，以便于局部阻力值有數據可查，便于進行計算。
圓形風管規格
外徑D(mm)
外徑D(mm)
基本系列
輔助系列
基本系列
輔助系列
100
500
80
90
100
480
220
1000
500
250
1120
240
250
1120
120
560
110
530
120
560
280
1250
140
630
130
600
140
630
320
1400
160
700
150
670
160
700
360
1600
180
800
170
750
180
800
400
1800
200
900
190
850
200
900
450
2000
矩形風管規格
外邊長（mm）
（長*寬）
120*120
320*320
630*500
1250*400
160*120
400*200
630*630
1250*500
160*160
400*250
800*320
1250*630
200*120
400*320
800*400
1250*800
200*160
400*400
800*500
1250*1000
200*200
500*200
800*630
1600*500
250*120
500*250
800*800
1600*630
250*160
500*320
1000*320
1600*800
250*200
500*400
1000*400
1600*1000
250*250
500*500
1000*500
1600*1250
320*260
630*250
1000*630
2000*800
320*200
630*320
1000*800
2000*1000
320*250
630*400
1000*1000
2000*1250
三.最不利回路的阻力計算
系統中的最不利回路需要進行風管阻力計算，以校核新風機的機外靜壓是否可以克服最不利回路風管阻力。
最不利回路一般即為風管長度最長的回路，但有時也會因?yàn)閷?shí)際的布管情況（如彎頭的多少），需要進一步計算后才能確定最不利回路。
管路內的氣流阻力中，包括由氣流與外壁摩擦而引起的沿程阻力和伴隨局部管路形狀變化而產生的局部阻力。
⊥87⊥、沿程阻力計算：
長度為l（m)的風管沿程阻力損失為Pm（Pa)可按下式計算：Pm=ΔPm*l
ΔPm---單位管長沿程阻力損失，Pa/m
單位管長沿程阻力損失ΔPm可以通過兩種方式計算：
方法一：通過公式進行計算。其與風管的當量直徑、摩擦阻力系數以及風速有關：
ΔPm=λ/de·v2ρ/2
λ—摩擦阻力系數，de—風管當量直徑，m
ρ—空氣密度kg/m3v–風管內該壓力損失發生處的空氣流速，m/s
方法二：查表計算
查《實用供熱空調設計手冊》中《鋼板矩形風管計算表》、《鋼板圓形風管計算表》和《鋼板非標準矩形風管計算表》，根據風量、風速以及風管的尺寸就能查得相應的單位管長的沿程阻力損失。
⊥8
送風管道系統的局部阻力，往往是整個送風管路阻力的主要部分，有時可以達到70~80%。因此，風管局部阻力的計算非常那個重要。
局部阻力主要分為兩類：一類為流量不變時產生，如空氣通過彎管、漸擴（縮）管，閥門等；另一類為流量改變時縮產生的，如空氣通過三通等的分流和合流等。
Pj（局部阻力，Pa）可按下式計算：
Pj=ξ·v2ρ/2
ξ—局部阻力系數，ρ—空氣密度kg/m3
v–風管內該壓力損失發生處的空氣流速，m/s
⊥8
風管內的總阻力等于摩擦阻力和局部阻力之和，即P（總阻力，Pa）可按下式計算：P=Pm+Pj
⊥87⊥、風管阻力的簡略計算法：
對于一般通風系統，風管壓力損失可按照以下公式計算：
P=ΔPm*l（1+k)
ΔPm---單位管長沿程阻力損失，Pa/m
l---到最遠送風口的送風管長度加上到最遠回風口的回風管的長度，m
k---局部阻力損失與沿程阻力損失的比值
彎頭三通少時，取k=1.0~2.0
彎頭三通多時，取k=3.0~5.0
四新風設備的機外余壓確認
根據新風設備規格參數，檢查新風設備的機外余壓是否能夠克服最不利回路的風管阻力。
當新風設備的機外余壓無法滿足要求時，需要對新風設備重新選型（選擇機外余壓更高的產品）或者通過增加增壓風機來提高新風系統的機外余壓。
當新風設備的機外余壓滿足要求時，則可將剛才設計的風管尺寸、路徑更為詳細的表現到圖紙上。
機電天下爆文
新規學習必備|新老防排煙規范的對比新規主要變化內容及圖文解析
機電安裝系統為何要強制配套抗震支吊架？（機電抗震支架設計說明及大樣）
設計院危機來了嗎？住建部發文施工單位要搶設計院飯碗！設計師評論很精彩
重磅|《建筑防煙排煙系統技術標準》今日發布8月1日實施！（附在線下載、分析筆記、專家觀點等）
建筑、給排水、電氣、暖通、電梯等全套的圖紙質量控制重點和難點
中建、中交、中電建、中能建、中鐵、中鐵建、中冶，一次全明白了！
萬科、萬達、碧桂園、恒大、綠地、保利6大開發商進度款支付與結算特點，神總結！
堪稱中國典范的機電安裝工程！機電抗震支架技術方案集錦
全國設計院排名TOP500有你的單位嗎？
這是我見過最機電安裝工程，說明中國不缺人才，缺態度
耗資300億！中國第一高樓將被刷新！融入空中造樓機、玻璃幕墻肺葉及前沿機電安裝技術！
碧桂園精裝修室內水電安裝施工標準做法，照著做就對了！
這是我見過最機電安裝工程，說明中國不缺人才，缺態度
案例賞析|西寧海湖萬達廣場（五星級酒店）的空調設計
這個項目可能顛覆了你對機電安裝施工的認知！
優秀案例|告訴你如何在機電項目中深入應用BIM技術？
堪稱中國典范的機電安裝工程！
中國工匠精神造就如此機電安裝工程！
把“雨水管”設計成這樣真是風騷！
機電安裝工程優秀做法圖片展示——機房設備安裝篇
【優質工程】地下車庫機電安裝亮點展示
這才叫暖通安裝施工樣板！
206張照片360度展示魯班獎創優做法！
觀摩京門第一高的機電安裝精品之作
機電天下媒體矩陣
機電天下目前已經實名認證入駐有、頭條號、熊掌號、百家號、企鵝號、搜狐號、新浪微博、大魚號、鳳凰號、快傳號、新浪看點、網易號、北京時間號等權重高、知名度高的媒體平臺，您的品牌信息將瞬間在十幾個知名平臺發布，商務合作請聯系微信：dahe0608
機電天下，聚集天下建筑機電行業之精英、匯聚天下建筑機電行業之精華。機電天下依托于機電天下網站，為建筑行業機電設計師、顧問、施工安裝工程管理人員、設備材料廠商、開發商提供溝通、交流、信息共享之平臺。
關注我們，免費送各品牌酒店設計標準（40個文件）
咨詢熱線
133-6050-3273
工業產品咨詢
商用產品咨詢
安詩曼電器（深圳）有限公司工業、商用、小型除濕凈化設備生產商
電話133-6050-3273
郵箱
地址廣東省深圳市坪山區青松西路8號鴻合科技園
